Трёхосевой фрезеровки достаточно для большинства деталей — плоских, корпусных, с карманами и отверстиями. Но существует класс изделий, которые либо невозможно, либо экономически нецелесообразно изготавливать в три оси: лопатки турбин, пресс-формы со сложным контуром, медицинские имплантаты, аэродинамические профили. Для них применяется пятиосевая фрезеровка.

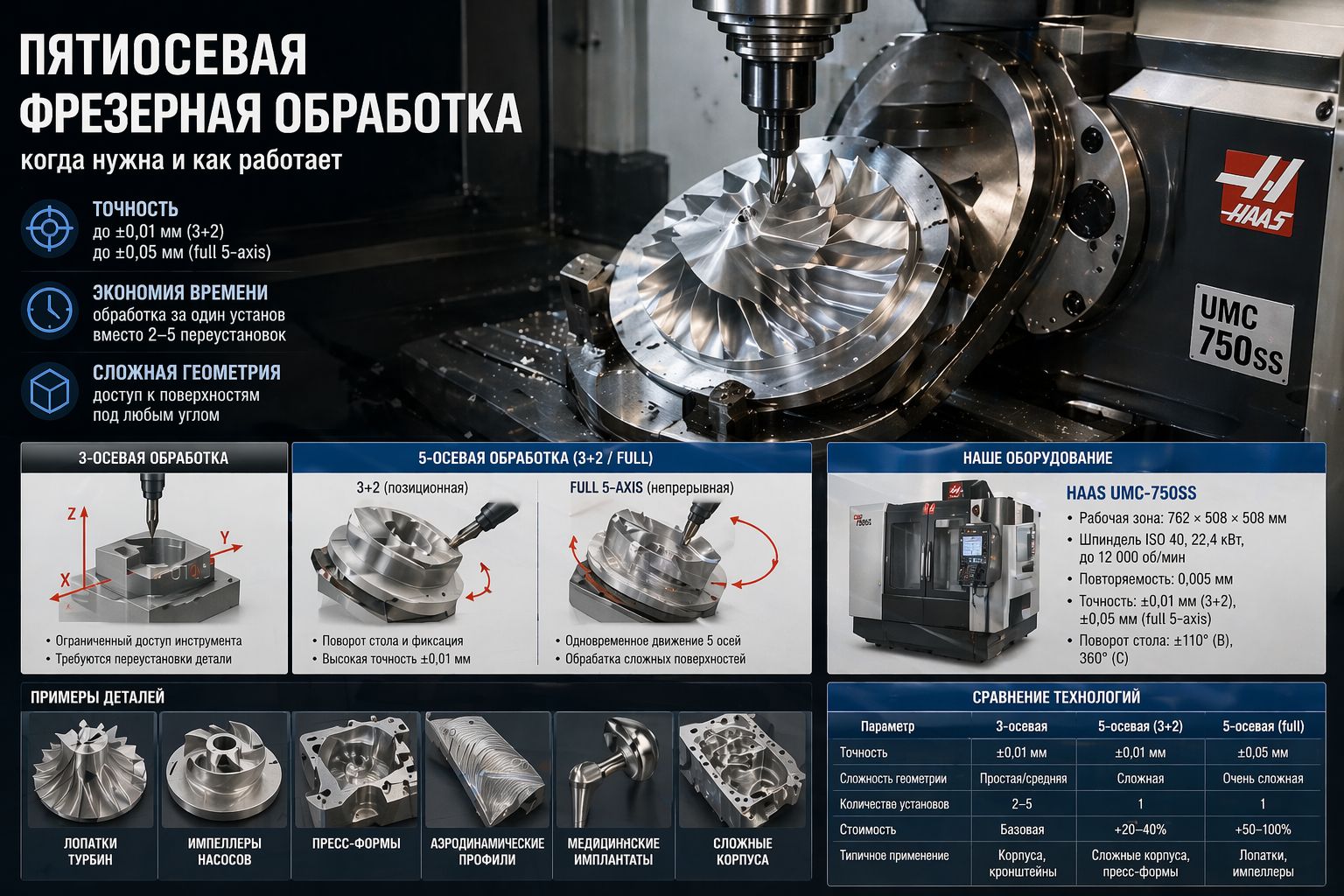

Что такое 5-осевая обработка и как она работает
В стандартном 3-осевом фрезерном центре инструмент перемещается по трём линейным осям: X (влево-вправо), Y (вперёд-назад), Z (вверх-вниз). Заготовка при этом неподвижна.
В 5-осевом центре к трём линейным добавляются две угловые оси — поворот стола (ось B) и наклон стола (ось A). Это позволяет подводить инструмент к заготовке под любым углом в пространстве без переустановки детали.
Есть два режима работы:
- 3+2 (позиционная 5-осевая обработка) — стол поворачивается в нужную позицию и фиксируется, после чего обработка ведётся в 3-осевом режиме. Точность: ±0,01 мм. Применяется в 80% случаев, когда нужна пятиосевая.
- Full 5-axis (непрерывная 5-осевая обработка) — все пять осей двигаются одновременно, инструмент непрерывно следует по криволинейной поверхности. Точность: ±0,05 мм. Применяется для лопаток, импеллеров, сложных пресс-форм.
Наше оборудование: HAAS UMC-750SS
В DP METAL пятиосевая обработка выполняется на HAAS UMC-750SS — вертикальном 5-осевом обрабатывающем центре с интегрированным наклонно-поворотным столом диаметром 500 мм.
Ключевые характеристики станка:
- Рабочая зона: 762 × 508 × 508 мм
- Шпиндель ISO 40, мощность 22,4 кВт, частота до 12 000 об/мин
- Повторяемость: 0,005 мм
- Точность в режиме 3+2: 0,01 мм
- Точность в режиме full 5-axis: 0,05 мм
- Поворот стола: ±110° по оси B, 360° по оси C
Когда нужна 5-осевая фрезеровка
- Сложная геометрия — поверхности с двойной кривизной, поднутрения, каналы под углом, которые недостижимы в 3 оси.
- Точность установки — при многократной переустановке детали на 3-осевом станке накапливается погрешность базирования. На 5-осевом центре деталь обрабатывается за один установ — погрешности нет.
- Сокращение времени — вместо 3–4 операций на 3-осевом станке с переустановкой — одна операция на 5-осевом. Экономия времени 30–60%.
- Качество поверхности — при непрерывной 5-осевой обработке инструмент всегда оптимально ориентирован к поверхности, что даёт лучшую шероховатость.
Типичные детали для 5-осевой обработки
- Лопатки компрессоров и турбин
- Импеллеры (крыльчатки) насосов
- Матрицы и пуансоны пресс-форм со сложным контуром
- Аэродинамические профили и обтекатели
- Ортопедические имплантаты и хирургические инструменты
- Корпуса с отверстиями и карманами под разными углами
- Прецизионные кулачки и кулачковые механизмы
Сравнение 3-осевой и 5-осевой обработки
| Параметр | 3-осевая | 5-осевая (3+2) | 5-осевая (full) |
|---|---|---|---|
| Точность | ±0,01 мм | ±0,01 мм | ±0,05 мм |
| Сложность геометрии | Простая/средняя | Сложная | Очень сложная |
| Количество установов | 2–5 | 1 | 1 |
| Стоимость | Базовая | +20–40% | +50–100% |
| Типичное применение | Корпуса, кронштейны | Сложные корпуса, пресс-формы | Лопатки, импеллеры |
Как передать деталь в производство
Для расчёта стоимости пятиосевой фрезеровки пришлите нам 3D-модель в формате STEP или IGES на info@metallobrabotka.com. Для 5-осевой обработки 2D-чертёж в DXF недостаточен — нужна именно трёхмерная модель, по которой строится программа CAM.
Инженер проанализирует деталь, определит оптимальный режим (3+2 или full 5-axis), рассчитает стоимость и сроки. Подробнее об услуге — на странице фрезерная обработка на станках с ЧПУ.
