Резьбовые соединения присутствуют в абсолютном большинстве машиностроительных изделий — от мелкой крепёжной фурнитуры до силовых резьбовых муфт трубопроводов. Несмотря на кажущуюся простоту, нарезание резьбы требует точного соблюдения профиля, шага и класса точности. Разбираем, какие виды резьбы нарезаются на токарных центрах с ЧПУ и как выбрать правильный метод.

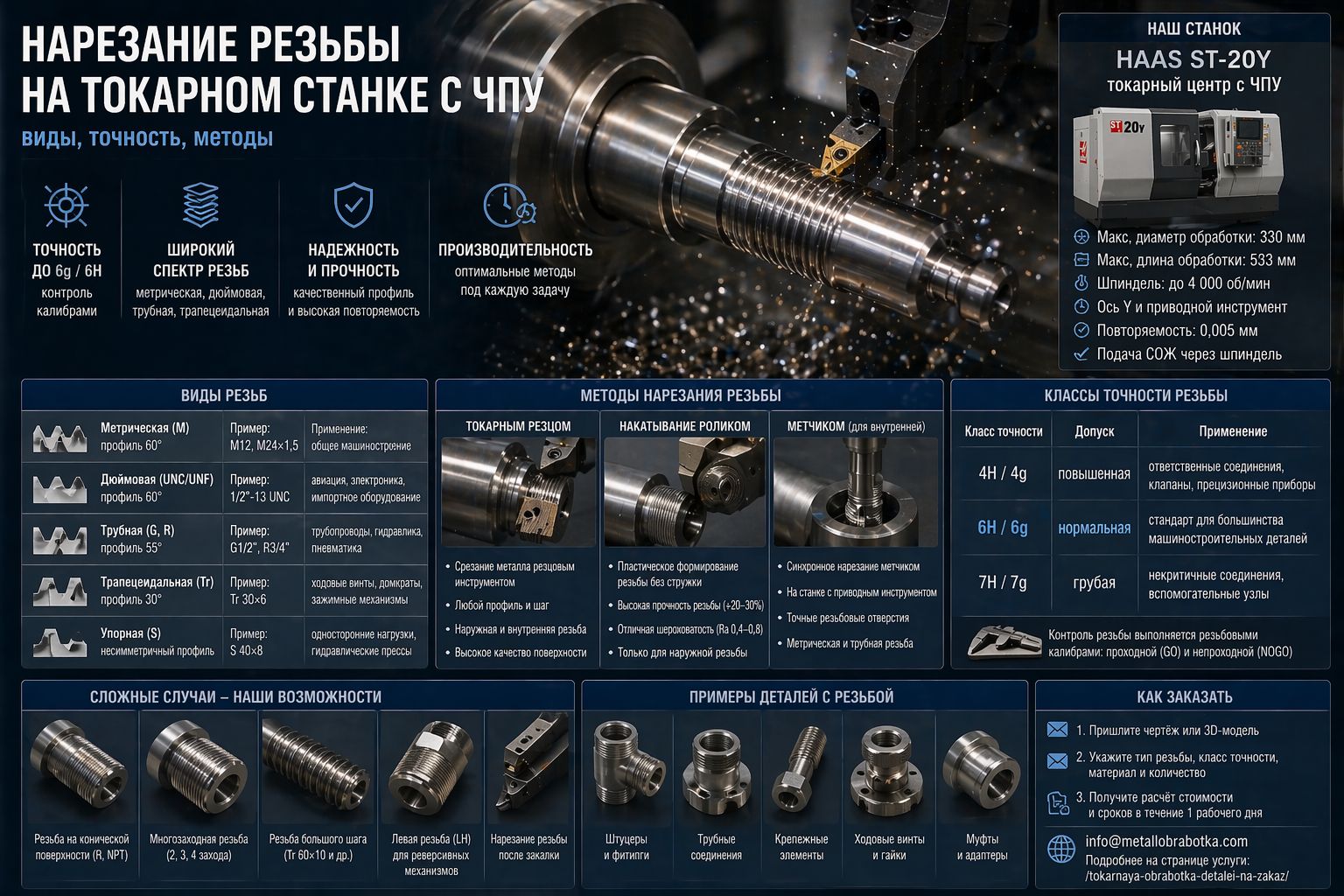

Классификация резьб по профилю и применению
- Метрическая резьба (М) — самая распространённая. Профиль — равносторонний треугольник с углом 60°. Обозначение: М12, М24×1,5 и т. д. Применяется повсеместно в машиностроении.
- Дюймовая резьба (UNC/UNF) — профиль треугольный 60°, шаг задаётся в дюймах. Применяется в американском и британском машиностроении, авиации, электронике.
- Трубная резьба (G, R) — дюймовая резьба с профилем 55° (Withworth). Применяется в трубопроводной арматуре, гидравлике, пневматике.
- Трапецеидальная резьба (Tr) — профиль трапеция 30°. Используется в ходовых винтах, домкратах, зажимных механизмах.
- Упорная резьба (S) — несимметричный профиль для одностороннего восприятия нагрузки. Встречается в гидравлических прессах, домкратах.
Методы нарезания резьбы на токарном ЧПУ
Нарезание токарным резцом
Классический метод: резьбовой резец синхронно перемещается вдоль оси вращения заготовки. ЧПУ управляет точной связью оборотов шпинделя и подачи суппорта. Применим для любого профиля и шага, возможна резьба любой длины, высокое качество поверхности.
Нарезание резьбонарезным роликом (накатывание)
Ролик с резьбовым профилем вдавливается в заготовку, формируя резьбу пластическим деформированием без срезания металла. Высокая производительность, волокна металла не перерезаются — резьба прочнее на 20–30%, шероховатость отличная (Ra 0,4–0,8). Только для наружной резьбы на пластичных материалах.
Нарезание метчиком
Для внутренней резьбы в осевых отверстиях применяется синхронное нарезание метчиком на токарных центрах с приводным инструментом (HAAS ST-20Y имеет ось Y и приводной инструментальный блок).
Классы точности резьбы
По ГОСТ 16093 для метрической резьбы установлены степени точности:
- 4H / 4g — повышенная точность. Для ответственных резьбовых соединений: клапаны, прецизионные приборы.
- 6H / 6g — нормальная точность. Стандарт для большинства машиностроительных применений.
- 7H / 7g — грубая точность. Применяется там, где требование к точности посадки невысокое.
При нарезании на токарном ЧПУ мы стандартно выдерживаем класс 6H/6g и контролируем резьбовыми калибрами (проходной и непроходной).
Сложные случаи: что мы умеем делать
- Резьба на конической поверхности (трубная коническая R, NPT)
- Многозаходная резьба (2, 3, 4 захода) — для быстрого завинчивания
- Резьба большого шага (Tr 60×10, ходовые винты)
- Левая резьба (LH) для реверсивных механизмов
- Нарезание резьбы на деталях после закалки (твердосплавный инструмент)
Заказать нарезание резьбы
Пришлите чертёж на info@metallobrabotka.com. Укажите тип резьбы, класс точности и материал. Мы рассчитаем стоимость и сроки. Подробнее — на странице токарная обработка деталей на ЧПУ.
