Промышленные ворота со стороны могут казаться достаточно простой конструкцией: полотно закрывает проём, электропривод поднимает или опускает его, а направляющие задают траекторию движения. На практике за стабильной работой крупного воротного проёма стоит целая система механических узлов — валы, оси, ролики, кронштейны, подшипниковые опоры, барабаны, соединительные и монтажные элементы.
Особенно хорошо это видно на промышленных секционных системах. В отличие от обычной двери или лёгких бытовых ворот, здесь металлические детали работают совместно, воспринимают массу полотна, обеспечивают его движение по заданной траектории и передают усилие от балансировочного механизма и электропривода. Поэтому при изготовлении нестандартных деталей, ремонте оборудования или восстановлении отдельных механических узлов большое значение имеет точность металлообработки.

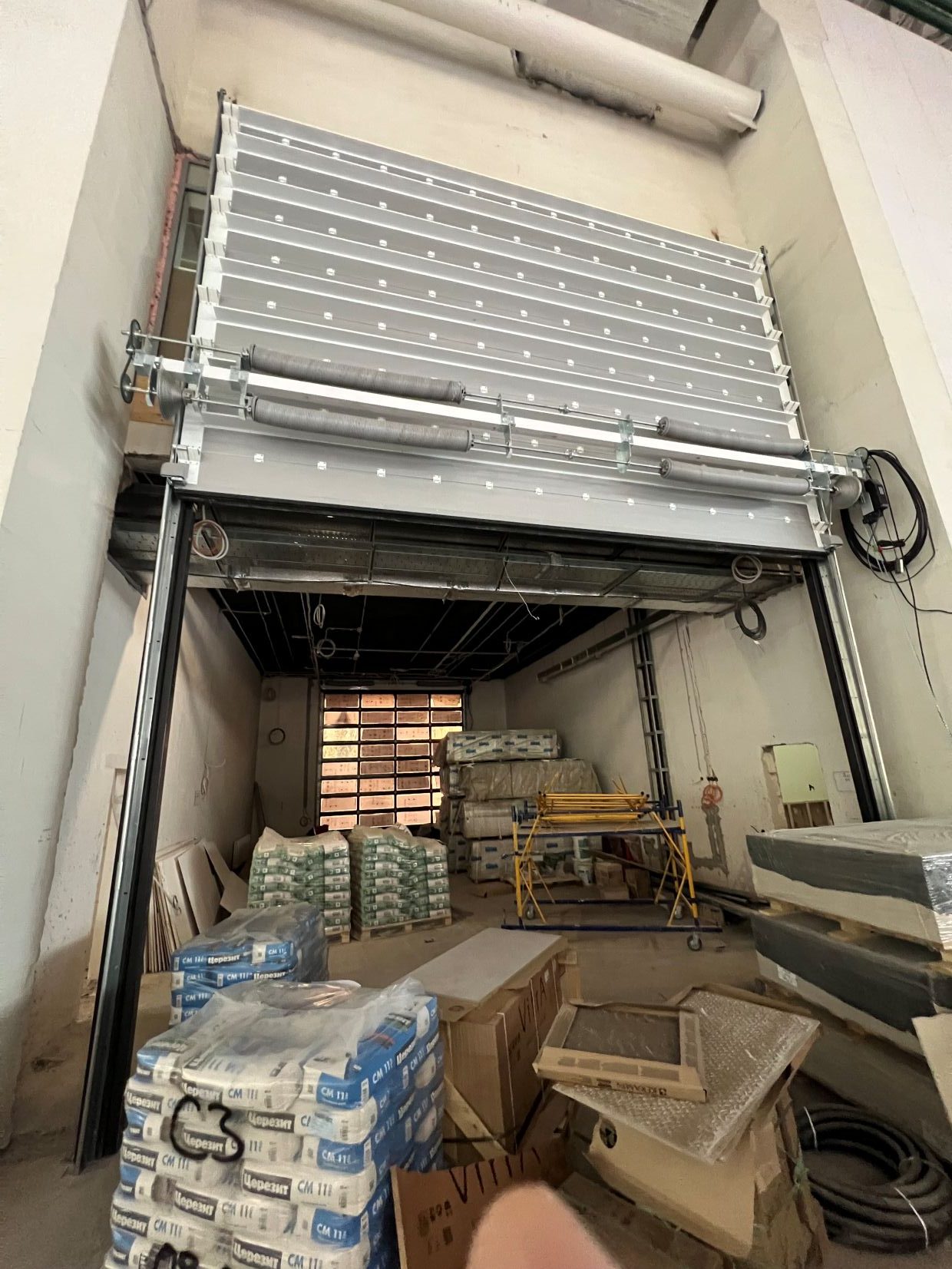

Как устроены промышленные секционные ворота
Промышленные секционные ворота применяются на складах, производственных объектах, в ангарах, автосервисах, автомойках, логистических комплексах и других помещениях, где требуется регулярно открывать крупный проём и при этом не занимать пространство перед зданием.
Полотно таких ворот состоит из соединённых между собой секций и при открывании перемещается по системе направляющих. В зависимости от конструкции здания траектория может быть стандартной, высокой, вертикальной или наклонной. При этом одновременно работают сразу несколько групп деталей:
- направляющие, по которым перемещается полотно;
- ролики и оси роликов;
- петли и соединительные элементы секций;
- кронштейны крепления направляющих и подшипниковых опор;
- торсионный вал и элементы балансировочного механизма;
- тросовые барабаны и подъёмные тросы;
- подшипниковые узлы;
- привод и элементы передачи крутящего момента;
- монтажные пластины, адаптеры и другие элементы крепления оборудования.
Большая часть комплектующих серийных ворот производится заводом-изготовителем и должна использоваться в соответствии с документацией конкретной системы. Но на промышленных объектах регулярно возникают нестандартные задачи: необычная геометрия проёма, существующие металлоконструкции, ограниченное пространство для установки оборудования, реконструкция здания или необходимость восстановить снятую с производства механическую деталь. Именно в таких случаях появляется задача точного изготовления детали по чертежу, модели или образцу.
Валы — один из ключевых механических элементов
В промышленной секционной системе вал относится к наиболее нагруженным элементам механизма. На нём располагаются детали балансировочной системы, подшипниковые опоры и другие компоненты, а в автоматизированных воротах через вал может передаваться крутящий момент от привода.
Для вала важен не только его диаметр. Значение имеют соосность рабочих участков, состояние посадочных поверхностей, биение, геометрия ступеней, канавок, отверстий и других конструктивных элементов. Ошибка при обработке может проявиться уже после сборки: неравномерным вращением, повышенной нагрузкой на подшипник, вибрацией или ускоренным износом сопряжённых деталей.
Поэтому изготовление подобных деталей относится к задачам токарной обработки и изготовления валов на станках с ЧПУ. Конкретная технология зависит от конструкции детали: вал может иметь несколько диаметров, посадочные шейки, резьбу, канавки, шпоночные пазы и другие элементы.
Если деталь изготавливается взамен существующей, недостаточно просто повторить её общую форму. Нужно учитывать места сопряжения с подшипниками, приводом, муфтами и остальными элементами механизма. Именно рабочие поверхности определяют, насколько корректно новая деталь встанет в существующий узел.
Оси, втулки и дистанционные детали
В воротных механизмах используется большое количество сравнительно небольших металлических элементов, которые редко заметны со стороны, но непосредственно влияют на работу конструкции. К ним относятся оси, втулки, пальцы, распорные и дистанционные элементы.
Для таких деталей токарная обработка позволяет получить наружные и внутренние цилиндрические поверхности, выполнить расточку отверстия, сформировать бурты, проточки, резьбу или посадочное место под сопрягаемую деталь.
При восстановлении промышленного оборудования нередко встречается ситуация, когда стандартный узел уже не выпускается либо требуется адаптировать существующий механизм к новой конструкции. В этом случае деталь может изготавливаться по рабочему чертежу или по образцу после определения критичных размеров и характера сопряжения.
Кронштейны, монтажные пластины и адаптеры
Другая группа деталей связана не с вращением, а с точным позиционированием узлов относительно металлоконструкций здания и друг друга. Это монтажные пластины, опорные элементы, кронштейны, переходники, корпуса и различные адаптеры.
На первый взгляд такую деталь иногда можно получить простой резкой металлической заготовки. Но если в конструкции присутствуют точно расположенные отверстия, пазы, выборки, посадочные поверхности или несколько взаимосвязанных баз, требуется уже механическая обработка.
Для подобных задач применяется фрезерная обработка металла на станках с ЧПУ. Она позволяет выдерживать взаимное расположение отверстий и плоскостей, выполнять карманы, уступы, фаски, пазы и сложные контуры в одной системе координат.
Это особенно важно для переходных и монтажных элементов. Если отверстия смещены или базовые поверхности имеют неправильную геометрию, при сборке приходится компенсировать ошибку уже непосредственно на объекте. Для промышленного оборудования такой подход нежелателен: положение механизма должно определяться конструкцией детали, а не подгонкой во время монтажа.
Почему точность важна даже для массивной конструкции
Чем крупнее оборудование, тем легче ошибочно решить, что небольшие отклонения размеров для него несущественны. На практике в механизмах промышленных ворот происходит обратное: масса полотна и регулярное движение увеличивают последствия неправильной геометрии отдельных деталей.
Представим подшипниковую опору, вал и привод как единую линию. Если одна из точек установки смещена, механизм всё равно может быть собран, но нагрузка распределится иначе, чем предусматривалось конструкцией. Подшипник начинает работать с перекосом, возрастает сопротивление вращению, а сопряжённые элементы получают дополнительную нагрузку.
Аналогичная ситуация возникает с роликами и направляющими. Сама направляющая относится скорее к профильным деталям, чем к продукции механической обработки, однако положение осей, кронштейнов и соединительных элементов определяет геометрию движения полотна.
Поэтому при изготовлении деталей промышленного механизма точность нужна не ради красивой цифры в техническом задании. Она должна обеспечивать правильную посадку, взаимное расположение элементов, свободное движение и предусмотренную конструктором работу всего узла.
Большой проём увеличивает требования к механике
Промышленные секционные ворота могут значительно отличаться друг от друга по размерам и условиям эксплуатации. Одно дело — сравнительно небольшой проём технического помещения, другое — ворота производственного корпуса или ангара, которые используются многократно в течение рабочего дня.
С увеличением размеров полотна растут нагрузки на элементы конструкции. Для интенсивно эксплуатируемых ворот также становится важным ресурс механических соединений, подшипников, роликов и привода.
При этом нельзя рассматривать каждую металлическую деталь отдельно. Вал работает вместе с подшипниковыми опорами, ролик — вместе с направляющей, кронштейн — вместе с несущей конструкцией здания. Именно поэтому при производстве нестандартного компонента важно иметь чертёж или достаточную информацию обо всём сопрягаемом узле.
Серийная деталь или изготовление на заказ
Точная металлообработка не означает, что для промышленных ворот следует самостоятельно изготавливать всю заводскую фурнитуру. Для серийной воротной системы правильнее использовать предусмотренные производителем комплектующие, особенно если речь идёт об элементах безопасности.
Торсионные пружины, подъёмные тросы, устройства защиты от обрыва пружины или троса и другие ответственные компоненты должны соответствовать конструкции и требованиям конкретных ворот. Замена такого элемента произвольно изготовленной деталью без инженерного расчёта недопустима.
Механическая обработка востребована в другой области — там, где требуется нестандартная металлическая деталь, восстановление механизма, изготовление элемента существующего промышленного оборудования или адаптация узлов к конкретной конструкции.
Типичные примеры таких задач:
- изготовление вала или оси взамен изношенной детали;
- восстановление детали оборудования, которая больше не поставляется;
- изготовление втулки под существующий вал и посадочное место;
- производство нестандартного кронштейна по чертежу;
- изготовление переходной пластины для установки механизма;
- выполнение детали с точным расположением отверстий и пазов;
- изготовление небольшой серии одинаковых элементов для промышленного оборудования.
Какие технологии металлообработки используются
Метод изготовления выбирают не по названию оборудования, для которого предназначена деталь, а по её геометрии.
Токарная обработка
Применяется прежде всего для деталей тел вращения: валов, осей, втулок, пальцев, ступиц, резьбовых и дистанционных элементов. На токарном станке формируют наружные и внутренние диаметры, торцы, канавки, резьбы и посадочные поверхности.
Фрезерная обработка
Используется для кронштейнов, пластин, корпусов, переходников и других деталей со сложным контуром, отверстиями, пазами, карманами и несколькими базовыми плоскостями. ЧПУ особенно удобно при изготовлении повторяющихся деталей, поскольку после подготовки управляющей программы геометрия воспроизводится от изделия к изделию.
Комбинированная обработка
Многие детали нельзя полностью изготовить одной операцией. Например, вал сначала обрабатывается на токарном оборудовании, а затем на нём выполняется шпоночный паз или другой фрезеруемый элемент. В производстве промышленного оборудования сочетание различных методов обработки встречается постоянно.
Из какого металла изготавливают детали
Выбор материала определяется не принадлежностью детали к воротам, а её функцией, нагрузкой, условиями эксплуатации и требованиями конструкторской документации.
Для механических деталей широко применяются конструкционные стали. Для узлов, работающих во влажной или агрессивной среде, могут использоваться нержавеющие стали или предусматриваться защитные покрытия. Для отдельных компонентов, где важна небольшая масса, применяются алюминиевые сплавы.
Менять указанную в чертеже марку материала только потому, что другой металл проще найти или обработать, не следует. У двух внешне одинаковых деталей могут существенно отличаться прочность, твёрдость, износостойкость и поведение под нагрузкой.
Что требуется для изготовления нестандартной детали
Лучший исходный документ для производства — рабочий чертёж. По нему можно определить не только общие габариты, но и допуски, посадки, материал, резьбы, требования к поверхности и взаимному расположению элементов.
Для предварительной оценки желательно предоставить:
- чертёж детали с размерами;
- 3D-модель, если она существует;
- марку материала;
- количество деталей;
- требования к точности рабочих поверхностей;
- информацию о сопрягаемых элементах;
- образец старой детали, если выполняется восстановление.
Если чертежа нет, одной фотографии обычно недостаточно. По изображению можно понять общую форму изделия, но нельзя достоверно определить посадки, диаметры отверстий, допуски и положение рабочих поверхностей.
Промышленные ворота как часть оборудования объекта
Для склада или производственного предприятия ворота фактически являются частью технологической инфраструктуры здания. Через них движется транспорт, поступают материалы, перемещается готовая продукция. Поэтому конструкция выбирается не только по размерам проёма, но и с учётом интенсивности работы, температуры помещения, свободного пространства под потолком, расположения коммуникаций и требований к автоматизации.
На одном объекте оптимальной может оказаться секционная конструкция, на другом — рулонная, скоростная, распашная или система другого типа. Посмотреть, какие промышленные ворота применяются для складов, цехов, ангаров и производственных объектов, можно в специализированном каталоге компании «Тор Систем».
Для металлообработки интерес представляет прежде всего механическая сторона такого оборудования. Даже когда основная конструкция собирается из серийных комплектующих, промышленный объект может потребовать нестандартных соединительных, монтажных или приводных деталей. А при ремонте и модернизации оборудования задача часто сводится к точному воспроизведению конкретного металлического элемента.
Что важно при заказе детали для промышленного механизма
Главный принцип — изготавливать не просто внешне похожую деталь, а элемент с теми характеристиками, которые необходимы конкретному узлу. Поэтому перед запуском в производство нужно определить рабочие поверхности, посадки, материал и требования к геометрии.
В DP METAL выполняем металлообработку на станках с ЧПУ и изготовление деталей по чертежам, 3D-моделям и образцам. Для деталей промышленного оборудования технология подбирается исходя из геометрии изделия, материала, требуемой точности и объёма партии.
Если речь идёт о воротной системе или другом механизме, желательно передавать не только размеры самой детали, но и информацию о её назначении. Понимание того, где находится посадочное место, через какой участок передаётся нагрузка и с какими элементами соединяется деталь, позволяет корректнее подготовить технологию изготовления и контроль готового изделия.
Итог
Промышленные секционные ворота — хороший пример оборудования, в котором крупная металлоконструкция зависит от точной работы относительно небольших механических компонентов. Валы, оси, втулки, кронштейны, посадочные поверхности и переходные элементы должны не просто соответствовать номинальному размеру, а правильно работать в составе единого механизма.
Серийные элементы безопасности и штатную фурнитуру ворот следует использовать в соответствии с требованиями производителя. Но когда требуется нестандартная деталь, восстановление снятого с производства элемента или изготовление компонента по конструкторской документации, токарная и фрезерная обработка на ЧПУ позволяют получить необходимую геометрию и повторяемость размеров.
