Вал — одна из наиболее распространённых токарных деталей в машиностроении. Несмотря на кажущуюся простоту формы, изготовление валов требует строгого соблюдения допусков на посадочные поверхности, соосности ступеней, шероховатости и геометрии канавок. В этой статье рассказываем о полном цикле изготовления валов на нашем производстве.

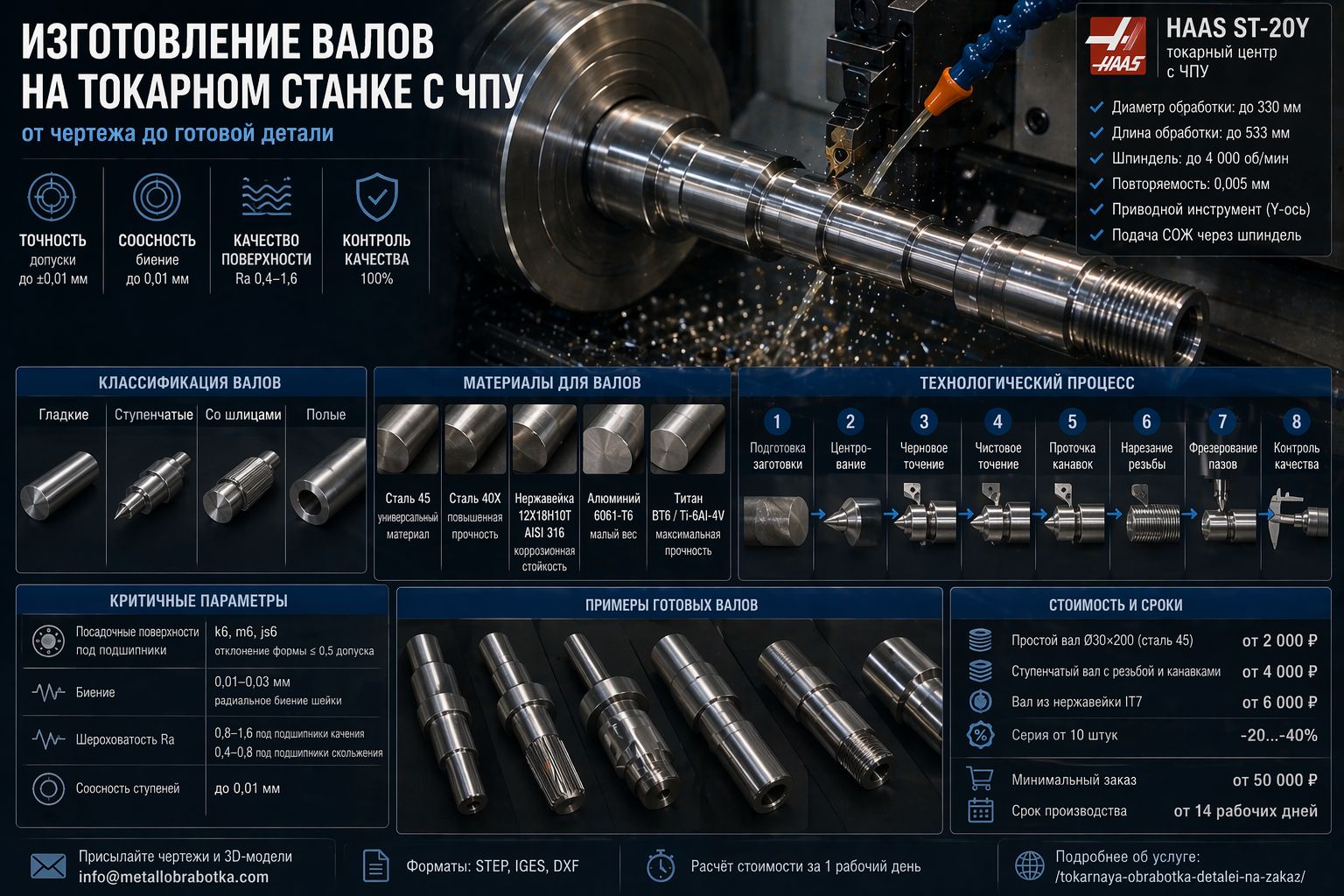

Классификация валов по конструкции
- Гладкие валы — цилиндрическая поверхность без ступеней. Простейший вариант, изготавливается в один-два прохода.
- Ступенчатые валы — несколько цилиндрических участков разного диаметра. Основной тип в машиностроении: несут шестерни, шкивы, подшипники.
- Валы со шлицами — имеют продольные канавки для передачи крутящего момента. Шлицы нарезаются фрезерованием или протяжкой после токарной операции.
- Полые валы — с осевым отверстием для снижения массы или прохода рабочей среды.
Материалы для валов
- Сталь 45 (ГОСТ 1050) — самый распространённый материал для валов общего назначения. Хорошо обрабатывается, поддаётся закалке до 45–50 HRC.
- Сталь 40Х — легированная, более прочная. Применяется при повышенных нагрузках.
- Нержавейка (12Х18Н10Т, AISI 316) — для насосов, пищевого и медицинского оборудования.
- Алюминий (6061-Т6) — лёгкие валы для авиации, робототехники, автоспорта.
- Титан (ВТ6 / Ti-6Al-4V) — максимальное соотношение прочности к массе. Применяется в медицине и аэрокосмосе.
Технологический процесс изготовления вала
- Подготовка заготовки. Прокат нужного диаметра отрезается в размер с припуском. Торцы подрезаются — создаются базовые плоскости.
- Центрование. Сверлятся центровые отверстия для поддержки в центрах при обработке длинных валов.
- Черновое точение. Снимается основной объём припуска. Формируются ступени с запасом 0,5–1 мм на чистовой проход.
- Чистовое точение. Достигаются финальные размеры и шероховатость поверхности.
- Нарезание канавок. Проточка канавок под стопорные кольца, выход резьбы, маслоудерживающие канавки.
- Нарезание резьбы. Метрическая, дюймовая или трапецеидальная резьба нарезается токарным резцом.
- Фрезерование шпоночных пазов. Вал переставляется на фрезерный центр или токарно-фрезерный центр с приводным инструментом.
- Контроль качества. Измерение посадочных мест, соосности, биения, шероховатости.
Критичные параметры при изготовлении валов
Посадочные поверхности под подшипники — наиболее требовательные зоны вала. Стандартные поля допусков: k6, m6 для напряжённых посадок; js6 для нормальных. Отклонение формы (овальность, конусность) — не более 0,5 допуска на размер.
Биение. Допустимое радиальное биение одной шейки относительно другой — обычно 0,01–0,03 мм. При превышении вал будет вызывать вибрации в подшипниковых узлах.
Шероховатость посадочных поверхностей — Ra 0,8–1,6 под подшипники качения, Ra 0,4–0,8 под подшипники скольжения.
Сроки и стоимость изготовления вала
- Простой вал Ø30×200 из стали 45 — от 2 000 руб. за штуку
- Ступенчатый вал с резьбой и канавками — от 4 000 руб.
- Вал из нержавейки с допуском IT7 — от 6 000 руб.
- Серия от 10 штук — стоимость единицы снижается на 20–40%
Минимальный заказ в DP METAL — от 50 000 рублей. Стандартный срок производства — от 14 рабочих дней. Для расчёта пришлите чертёж на info@metallobrabotka.com. Подробнее — на странице токарная обработка деталей на ЧПУ.
