Проволочно-вырезная электроэрозионная обработка (Wire EDM) — это технология резки металла тонкой проволокой-электродом с точностью до ±0,003 мм. В отличие от лазерной или плазменной резки, Wire EDM не создаёт термических деформаций и режет любые токопроводящие металлы независимо от их твёрдости. В этой статье рассказываем о возможностях технологии и о том, как правильно подготовить чертёж для проволочной вырезки.

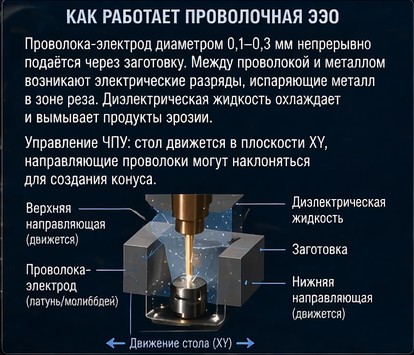

Как работает проволочная ЭЭО
Латунная или молибденовая проволока диаметром 0,1–0,3 мм непрерывно перематывается с катушки и проходит через заготовку сверху вниз. Вдоль проволоки подаётся импульсное напряжение — между ней и металлом возникают разряды, испаряющие металл в зоне реза.
ЧПУ-система управляет движением стола с заготовкой в плоскости XY. Верхняя и нижняя направляющие проволоки могут двигаться независимо — это позволяет вырезать конические и фигурные поверхности.
Технические возможности
- Точность: ±0,003–0,005 мм при финишном проходе
- Шероховатость: Ra 0,4–1,6 стандартно; Ra 0,2–0,4 при зеркальной отделке
- Ширина реза: от 0,12 мм (проволока Ø0,1 мм)
- Максимальная толщина заготовки: до 400 мм
- Угол наклона реза (конус): до ±30° от вертикали
- Твёрдость материала: без ограничений (от алюминия до ВК8)

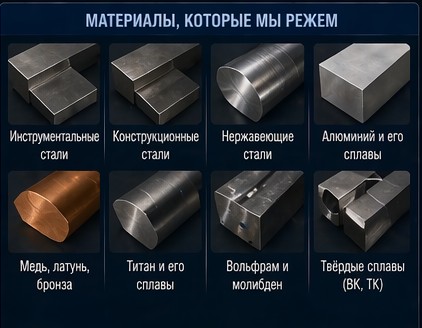

Материалы, которые мы режем
- Инструментальные стали любой твёрдости (Х12МФ, ХВГ, Р6М5)
- Конструкционные и легированные стали
- Нержавеющие стали (12Х18Н10Т, 316L)
- Алюминий и его сплавы
- Медь, латунь, бронза
- Титан и его сплавы
- Вольфрам и молибден
- Твёрдые сплавы (ВК, ТК)

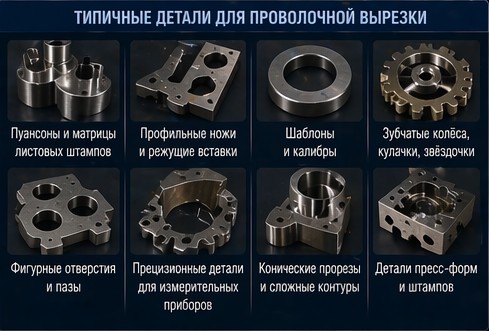

Типичные детали для проволочной вырезки
- Пуансоны и матрицы листовых штампов
- Профильные ножи и режущие вставки
- Шаблоны и калибры
- Зубчатые колёса, кулачки, звёздочки нестандартного профиля
- Фигурные отверстия и пазы в готовых деталях
- Прецизионные детали для измерительных приборов

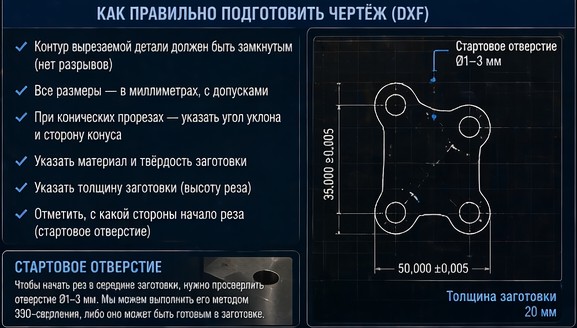

Как правильно подготовить чертёж для проволочной вырезки
Для проволочной ЭЭО достаточно 2D-чертежа в формате DXF. Требования к чертежу:
- Контур вырезаемой детали должен быть замкнутым (нет разрывов)
- Все размеры — в миллиметрах, с допусками
- При конических прорезах — указать угол уклона и сторону конуса
- Указать материал и твёрдость заготовки
- Указать толщину заготовки (высоту реза)
- Отметить, с какой стороны должно быть начало реза (стартовое отверстие)
Стартовое отверстие — чтобы начать рез в середине заготовки (не от края), нужно предварительно просверлить отверстие диаметром 1–3 мм. Мы можем выполнить это отверстие методом ЭЭО-сверления, либо оно может быть готовым в заготовке.
Стоимость проволочной вырезки
- Стандартный режим: от 3 000 руб./час
- Зеркальная отделка (3–5 проходов): дополнительно +50–100% ко времени
Для деталей толщиной 20 мм скорость реза в стандартном режиме — около 150–200 мм/ч.
Пришлите DXF-файл на info@metallobrabotka.com — мы рассчитаем стоимость в течение одного рабочего дня. Подробнее — на странице электроэрозионная обработка металла.
