Конструктор проектирует деталь, а технолог смотрит на неё и понимает: обычной фрезой туда не залезть. Глубокая полость с острыми внутренними углами. Сквозной профиль в закалённой стали. Паз шириной 0,3 мм в вольфраме. Именно для таких случаев существует электроэрозионная обработка — метод, при котором металл разрушается не режущим инструментом, а электрическими разрядами.

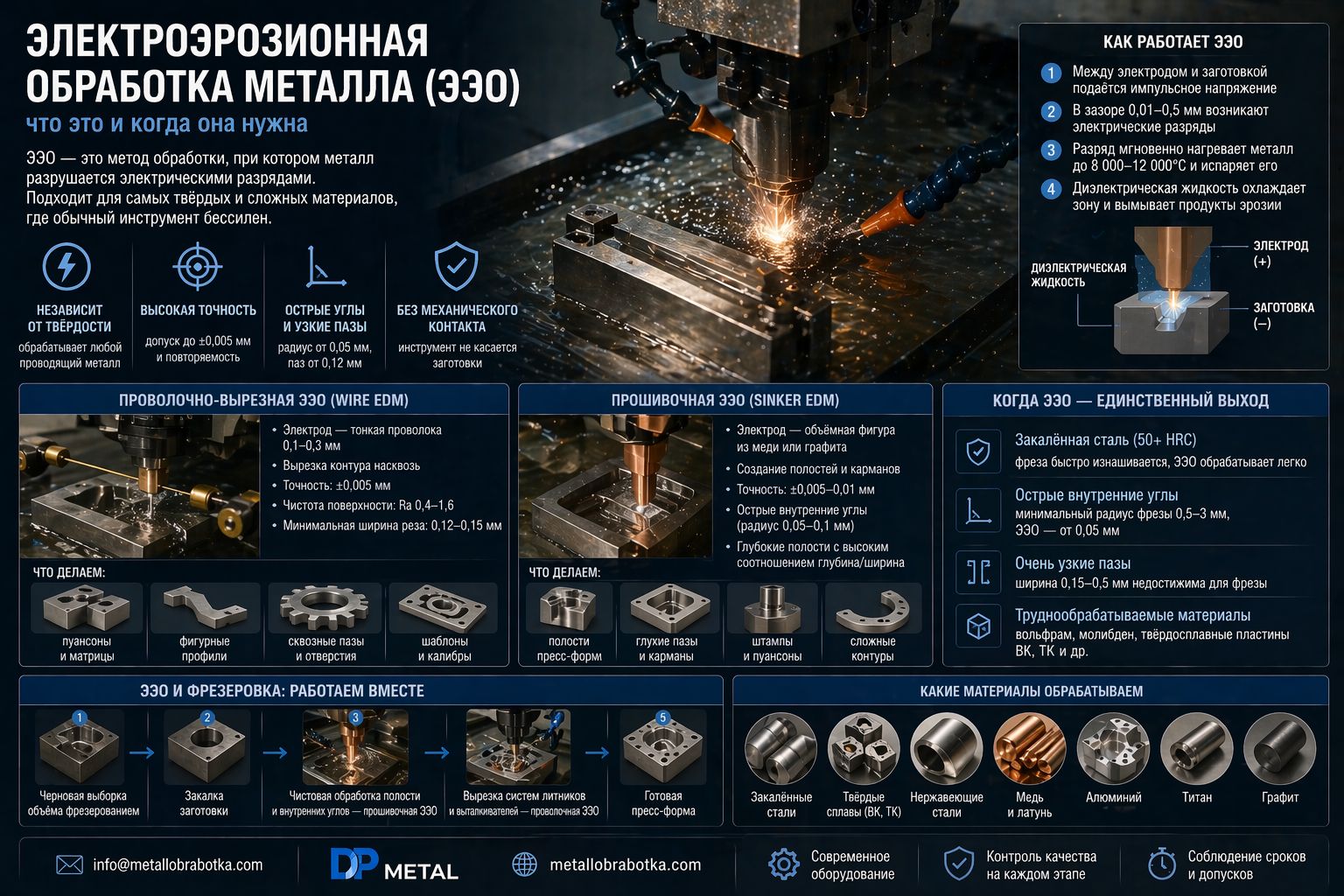

Как работает электроэрозионная обработка
Принцип прост: между электродом (инструментом) и заготовкой подаётся импульсное напряжение. В зазоре 0,01–0,5 мм возникают электрические разряды — маленькие молнии. Каждый разряд мгновенно нагревает металл в точке контакта до 8 000–12 000°C, испаряя крошечный объём материала.
Процесс протекает в диэлектрической жидкости (обычно деионизированная вода или масло), которая охлаждает зону обработки и вымывает продукты эрозии. За секунду происходят тысячи таких разрядов — и постепенно в заготовке формируется нужный контур.
Ключевое свойство метода: инструмент не касается заготовки механически. Это означает, что твёрдость металла не имеет значения — обрабатывается всё, что проводит электрический ток.
Два основных вида ЭЭО
Проволочно-вырезная ЭЭО (Wire EDM)
Электродом служит тонкая проволока (0,1–0,3 мм) из латуни или молибдена. Проволока непрерывно подаётся с катушки и движется вдоль запрограммированного контура, вырезая деталь насквозь — как лобзик, но через металл любой твёрдости.
- Точность: ±0,005 мм
- Чистота поверхности: Ra 0,4–1,6
- Минимальная ширина реза: 0,12–0,15 мм
Применяется для вырезки пуансонов и матриц штампов, фигурных профилей, шаблонов, деталей пресс-форм, прорезания сквозных пазов и отверстий произвольной формы.
Прошивочная ЭЭО (Sinker EDM)
Электродом служит объёмная фигура из меди или графита — «негатив» нужной полости. Электрод погружается в заготовку и прожигает в ней точную копию своей формы.
- Точность: ±0,005–0,01 мм
- Возможность создавать полости с острыми внутренними углами (радиус 0,05–0,1 мм)
- Обработка глубоких полостей с высоким соотношением глубина/ширина
Применяется для изготовления рабочих полостей пресс-форм, штампов, прошивки глухих пазов и карманов.
Когда ЭЭО — единственный выход
- Закалённая сталь (50+ HRC). Фреза по такому металлу быстро изнашивается. ЭЭО обрабатывает закалённую сталь так же, как и мягкую.
- Острые внутренние углы. Минимальный радиус фрезы — 0,5–3 мм. ЭЭО оставляет радиус в 0,05–0,15 мм — фактически острый угол.
- Очень узкие пазы. Ширина 0,15–0,5 мм недостижима для фрезы без риска поломки.
- Труднообрабатываемые металлы. Вольфрам, молибден, твердосплавные пластины ВК, ТК — всё это обрабатывается ЭЭО без проблем.
ЭЭО и фрезеровка: как они работают вместе
В реальном производстве ЭЭО и фрезеровка часто дополняют друг друга. Типичный пример — изготовление пресс-формы:
- Черновая выборка объёма — фрезерованием (быстро и дёшево)
- Закалка заготовки
- Чистовая обработка полости и острых углов — прошивочной ЭЭО
- Вырезка систем литников и выталкивателей — проволочной ЭЭО
DP METAL выполняет все эти операции на одном производстве — это исключает транспортные задержки и обеспечивает единый технологический контроль.
